加速度沖擊試驗的詳細流程如下：
一、準備階段
明確試驗目的和要求：
確定試驗的具體目標，例如評估產品在規定沖擊條件下的結構完整性和性能表現。
準備試驗樣品：
選取符合試驗要求的樣品，確保樣品處于正常工作狀態或模擬實際使用環境的條件下。
準備設備：
試驗需要加速度沖擊試驗機1臺，加速度沖擊試驗機產品介紹：
http://www.njzyrs.com/lm2/80.html
熟悉試驗標準：
仔細閱讀GB/T 2423.5-2019 第2部分：沖擊的標準規范，了解試驗的具體要求、試驗參數和評估標準。
二、安裝與設置階段
1. 測試樣品安裝
準備工作：
確保試驗區域整潔、無雜物，以便安裝和操作。
檢查沖擊試驗機的夾具或固定裝置是否干凈、無損壞，并根據樣品形狀和尺寸選擇合適的夾具。
樣品安裝：
將樣品放置在沖擊試驗機的夾具或固定裝置上，確保其平穩且方向正確。
使用夾具或固定裝置將樣品牢固地固定，防止在沖擊過程中發生移位或脫落。
特別注意樣品的重心位置，確保固定方式能夠平衡樣品的重量，避免在沖擊時產生不必要的力矩。
安全檢查：
安裝完成后，仔細檢查樣品固定是否牢固，無松動或搖晃現象。
確保樣品與夾具或固定裝置之間無尖銳邊緣或突出部分，以免在沖擊過程中造成損壞或安全隱患。
2. 試驗設備設置
設備連接：
將加速度計等傳感器正確安裝在樣品上，確保其測量方向與沖擊方向一致。
使用專用數據傳輸線將加速度計等傳感器與數據采集系統連接，確保數據傳輸穩定可靠。
參數設定：
根據GB/T 2423.5-2019 第2部分：沖擊的標準規范，在沖擊試驗機的控制面板或計算機上設定試驗參數。
參數設定包括沖擊波形選擇（如半正弦波、鋸齒波等）、峰值加速度設定、脈沖持續時間設定等。
特別注意參數設定的準確性，確保試驗條件符合標準要求。
系統校準：
在正式試驗前，對沖擊試驗機、加速度計和數據采集系統進行校準，確保測量數據的準確性。
校準過程可能包括零點校準、滿量程校準等步驟，具體方法參照設備說明書或標準規范進行。
安全防護：
確保試驗區域周圍無人員和障礙物，以防在沖擊過程中發生意外。
在試驗機周圍設置警示標志或圍欄，防止無關人員進入試驗區域。
3. 環境條件控制（如適用）
溫度控制：
如果試驗需要在特定溫度下進行，應提前開啟溫控設備（如恒溫箱、冷卻槽等），將試驗區域調節至規定溫度。
確保試驗過程中溫度穩定，波動范圍符合標準要求。
濕度控制：
對于需要控制濕度的試驗，應使用相應的加濕或除濕設備調節試驗區域的濕度至規定范圍。
4. 軟件與控制系統設置（如適用）
軟件啟動：
打開沖擊試驗機的控制軟件，進入操作界面。
參數輸入：
在軟件中輸入已設定的試驗參數，如沖擊波形、峰值加速度、脈沖持續時間等。
監控設置：
設置數據采集系統的監控參數，如采樣頻率、存儲路徑等。

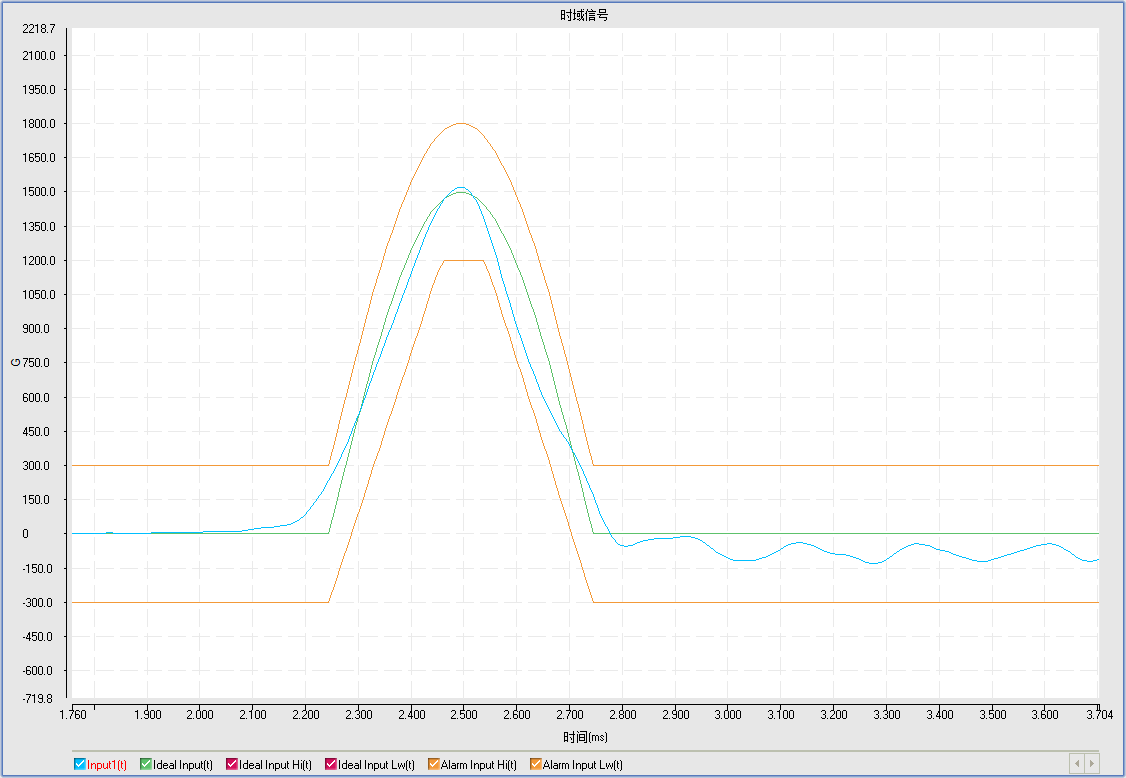

確保軟件能夠實時顯示沖擊過程中的加速度變化曲線，并準確記錄試驗數據。
5. 預運行檢查
設備檢查：
在正式試驗前，對沖擊試驗機進行一次空載運行檢查，確保其各項功能正常。
數據傳輸檢查：
檢查加速度計等傳感器與數據采集系統之間的數據傳輸是否穩定可靠，無丟包或錯誤現象。
安全確認：
再次確認試驗區域周圍無人員和障礙物，所有安全防護措施均已到位。
三、試驗執行階段
啟動試驗：
在確認所有設置無誤后，啟動沖擊試驗機，開始對樣品施加沖擊載荷。
監控試驗過程：
密切關注試驗過程中的樣品狀態和任何異常情況。確保試驗過程按照預定程序進行，無中斷或意外發生。
記錄試驗數據：
使用數據采集系統記錄沖擊過程中的加速度變化數據。這些數據將用于后續的性能評估和分析。
四、數據分析與評估階段
數據處理：
對采集到的加速度數據進行處理和分析。根據標準中的要求，可能需要進行濾波、積分等處理步驟。
性能評估：
根據處理后的數據和GB/T 2423.5-2019 第2部分：沖擊的標準規范中的評估標準，評估樣品的結構完整性和性能表現。評估可能包括檢查樣品是否有損壞、變形或功能失效等情況。
編寫試驗報告：
詳細記錄試驗過程、數據和評估結果，編寫試驗報告。報告應包含試驗目的、方法、結果和結論等信息，為產品的設計和改進提供反饋。
五、后續處理
樣品處理：
試驗完成后，對樣品進行適當處理。如果樣品損壞嚴重或無法恢復，則按照相關規定進行處理。
設備維護：
試驗結束后，對沖擊試驗機、加速度計、數據采集系統等設備進行檢查和維護，確保設備狀態良好，為下一次試驗做好準備。
